OTOMOBİLLERİN AERODİNAMİK KARAKTERİSTİĞİNİN BİR RÜZGAR TÜNELİNDE İNCELENMESİ

- Devam -

(Yüksek Lisans Tezi)

H. Y. AKA
H.Yildiz.Aka@metroloji-okulu.com.tr

5. VERİLERİN ANALİZİ VE ÖLÇÜ BELİRSİZLİĞİNİN BELİRLENMESİ

Bu bölümde 4. Bölümde verilen ölçüm sonuçları kullanılarak her bir basınç portuna ait basınç katsayıları (Cp), modele ait sürüklenme kuvveti katsayısı (C_D), kaldırma kuvveti katsayısı (C_L) ve yunuslama momenti katsayısı (C_MR) hesaplandıktan sonra, yapılan ölçümlerdeki belirsizliğin miktarı araştırılmıştır.

Rüzgar tünelinin hız kontrolünün elle yapılması nedeniyle 6 seri kuvvet ölçümünün tamamı aynı hızlarda alınamamıştır. Örneğin 1. serinin ilk ölçümü 4,7 m/s'de dengelenmişken 2. Serinin ilk ölçümü 5,6 m/s'de dengelenmiştir. Karşılaştırmaların kolaylıkla yapılabilmesi için, bu bölümdeki çizelge ve grafiklerde kuvvet ölçümleri tüm seriler için aynı hızlarda (5m/s ile 25m/s arasında eşit aralıklı 11 hız değerinde) verilmiştir. Bunun için gerektiğinde ardışık iki ölçüm arasında interpolasyon yapılmıştır.

Kuvvet ölçümlerinde alınan 6 seri ölçüm sonucu ve bunlar arasındaki tekrarlanabilirlik farkı çizelge ve şekillerde gösterilmiştir. Tekrarlanabilirlik farkı belirli bir hız değerinde bir yük hücresinden ölçülen 6 seri ölçüm içindeki maksimum ve minimum değerler arasındaki fark alınarak hesaplanmıştır.

5.1 Basınç Katsayılarının (Cp) Belirlenmesi

Herbir basınç ölçüm portuna ait basınç katsayıları Cp, Çizelge 4.1'de verilen ölçüm sonuçları kullanılarak

eşitliğinden hesaplanmıştır. Bu eşitlikteki terimlerin anlamları aşağıda verilmiştir.

D P_ort : Herbir basınç portu için alınan 3 seri basınç ölçümünün aritmetik ortalaması (Pa)

r : Havanın (akışkanın) yoğunluğu (laboratuvar ortam koşullarında 1,22 kg/m³)

V : Serbest akış hızı (m/s)

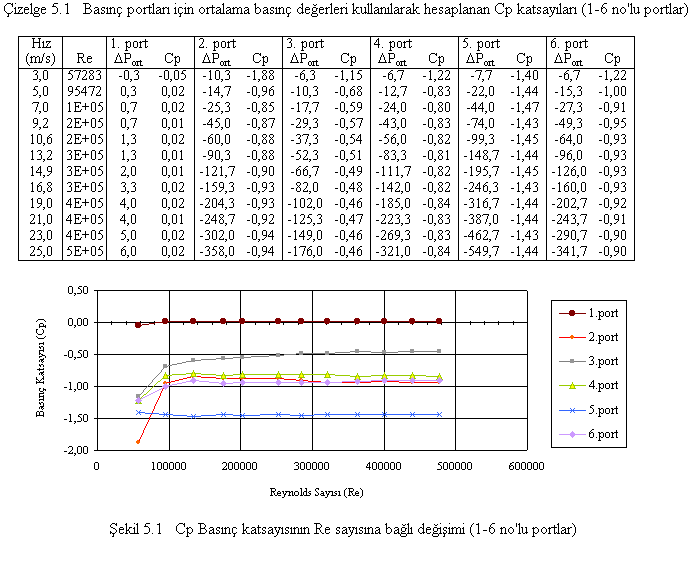

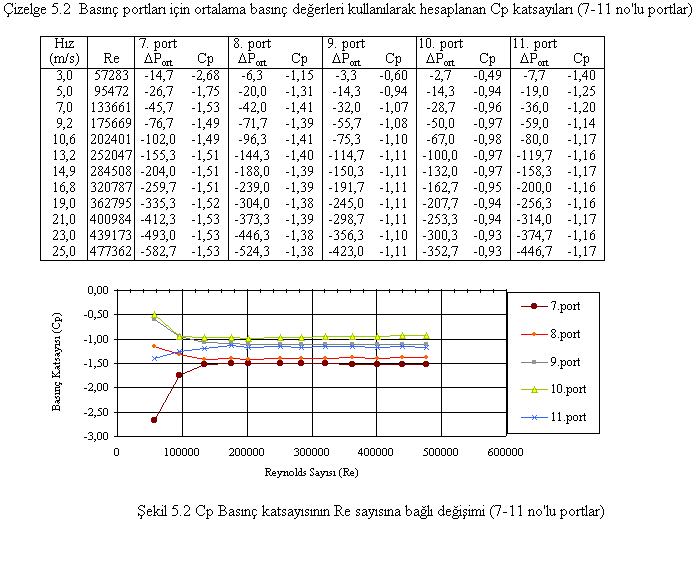

Hesaplanan katsayılar Çizelge 5.1, 5.2 ve Şekil 5.1, 5.2 'de Re sayısına bağlı olarak verilmiştir.

Değerler incelendiğinde Re sayısı 3,2x10⁵ 'i geçtiği andan itibaren genel olarak Cp'lerin ± 0,01 salınımla sabit kaldığı görülmektedir. Salınımlar rüzgar tünelindeki hız dalgalanmalarından kaynaklanabilir.

5.2 Sürüklenme Direnci Katsayısının (C_D) Belirlenmesi

Sonuçların güvenilirliği ölçümlerin tekrarlanabilirliği ile doğrudan ilişkilidir. Bu nedenle herhangi bir değerlendirme yapılmadan önce ölçümlerin ne ölçüde tekrarlanabilir olduğu araştırılmalıdır. Çizelge 5.3 ve Şekil 5.3.'de tüm serilerde ölçülen direnç kuvvetleri ve seriler arasındaki tekrarlanabilirlik farkı gösterilmiştir.

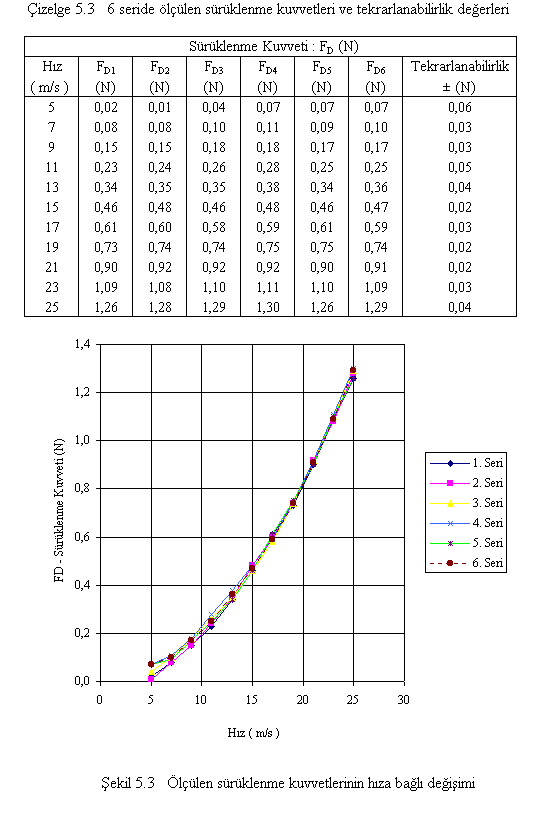

Modelin sürüklenme direnci katsayısı C_D, Çizelge 4.2 ve Şekil 4.4'de verilen kuvvet ölçüm sonuçları kullanılarak

eşitliğinden hesaplanmıştır. Bu eşitlikteki terimlerin açıklamaları aşağıda verilmiştir.

F_D : Sürüklenme direnç kuvveti (N)
r : Havanın (akışkanın) yoğunluğu (laboratuvar ortam koşullarında 1,22 kg/m³)
V : Serbest akış hızı (m/s)
A : Karakteristik alan (model için 0,0095m²)

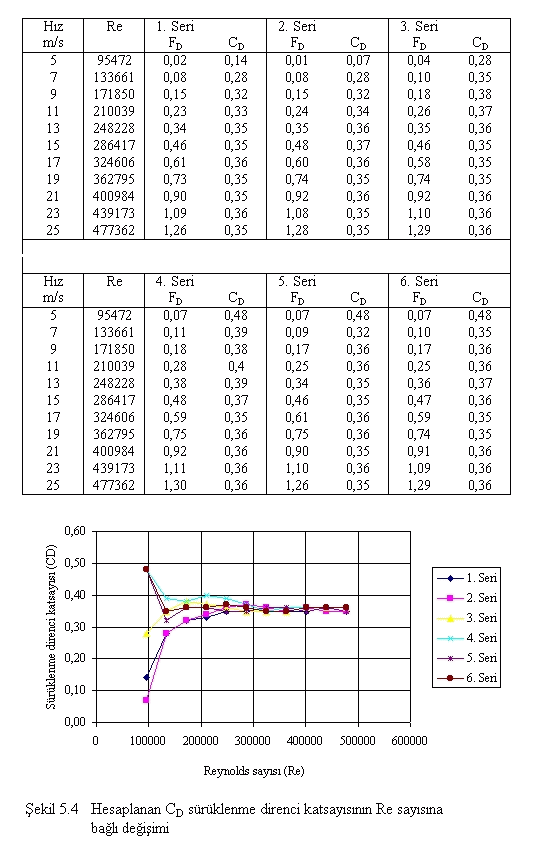

Hesaplanan katsayılar Çizelge 5.4 ve Şekil 5.4'de Re sayısına bağlı olarak verilmiştir.

Değerler incelendiğinde C_D'nin, Re sayısının 3,2x10⁵ değerini geçmesinden sonra sabitlendiği ve bu değerden sonra Re sayısından etkilenmediği görülür. Kuvvet ölçümlerindeki maksimum 0,04N tekrarlanabilirlik hatasının C_D hesaplamaları üzerindeki etkisinin 17 m/s'nin üzerinde (Re > 3,2x10⁵) 0,02' den küçük olması da bu durumu doğrular. Ayrıca düşük hızlarda C_D' de görülen dalgalanmaların nedeni de kuvvet ölçümlerindeki tekrarlanabilirlik hataları ve düşük hızlarda, hızdaki dalgalanmalardır. Çünkü C_D, düşük hızlarda hızın ölçümündeki hatalara ve kuvvet ölçümlerindeki tekrarlanabilirlik hatalarına daha duyarlıdır.

Örneğin hızın 5 m/s ve 25 m/s olduğu iki ayrı örnek için C_D hesaplansın. Her bir hız için iki kez tekrarlanan ölçümler arasında kuvvet ölçümünde 0,04 N, hız ölçümünde 0,1 m/s tekrarlanabilirlik hatası yapılmış olsun;

Görüldüğü gibi 5 m/s hız için alınan iki ölçüm için hesaplanan C_D'ler arasındaki fark 0,25 iken, hızın 25 m/s olduğu durumda alınan iki ölçüm için hesaplanan C_D'ler arasındaki fark sadece 0,01'dir. Bu durum düşük hızlarda alınan ölçüm sonuçlarından hesaplanan C_D katsayısının neden çok değişken olduğunu açıklamaktadır.

5.3 Kaldırma Kuvveti Katsayısının (C_L) Belirlenmesi

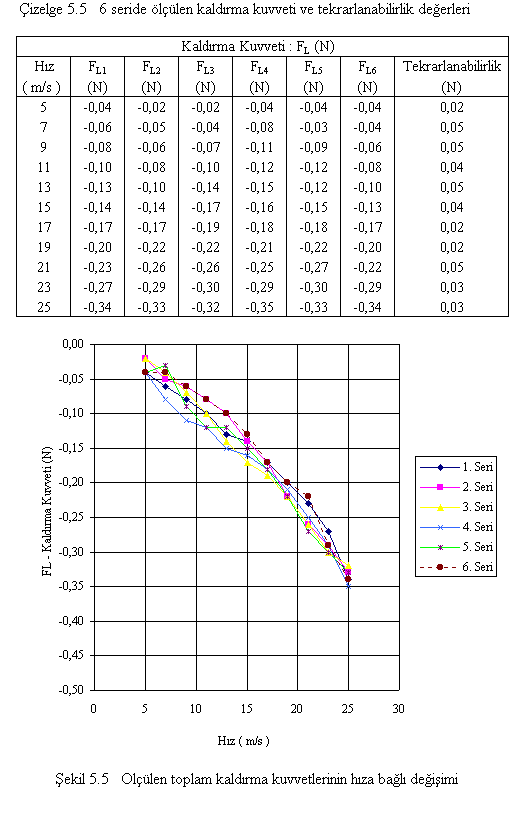

Toplam kaldırma kuvvetlerindeki tekrarlanabilirlik hataları Çizelge 5.5 ve Şekil 5.5.'de verilmiştir. Bu çizelge ve şekilden görüldüğü gibi genel olarak kaldırma kuvvetlerinin değişimi hızın karesiyle doğru orantılıdır. Alınan 6 seri ölçüm arasındaki tekrarlanabilirlik hataları hızın 17 m/s'nin altındaki değerlerinde 0,05 N iken hızın 17m/s'nin üzerindeki değerleri için 0,03 N'dur. Grafik değerlendirilirken tekrarlanabilirlik hatalarının rakamsal değerinin aslında oldukça küçük olduğuna dikkat edilmelidir.

Modelin sürüklenme direnci katsayısı (C_L), Çizelge 4.2 ve Şekil 4.4'de verilen kuvvet ölçüm sonuçları kullanılarak

eşitliğinden hesaplanmıştır. F_L = Toplam kaldırma kuvveti olup diğer terimler bölüm 5.2'de verildiği gibidir.

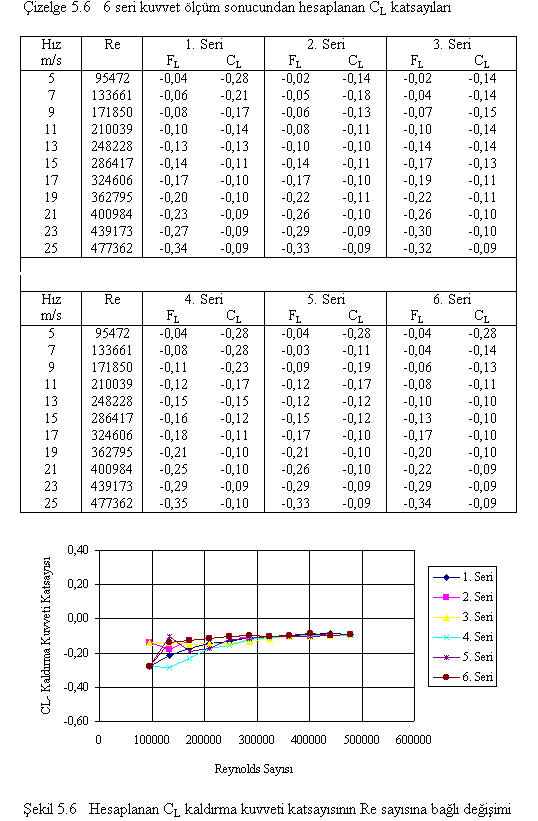

Hesaplanan katsayılar Çizelge 5.6 ve Şekil 5.6'da Re sayısına bağlı olarak verilmiştir.

Değerler incelendiğinde, C_L katsayısının Re sayısının 3,2x10⁵ 'den büyük olduğu ölçümlerde Re sayısından bağımsız hale geldiği görülmektedir.

5.4 Yunuslama Momenti Katsayısının (C_MR) Belirlenmesi

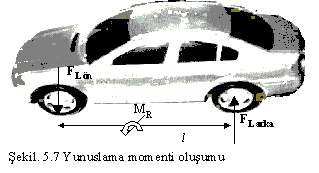

Deneylerde aracın ön ve arkasından farklı miktarlarda kaldırma kuvveti ölçülmüştür. Kaldırma kuvvetleri arasındaki bu fark yunuslama momenti oluşmasına neden olur. Yunuslama momentinin büyüklüğü değerlendirme işlemlerinde Eş.5.1 kullanılarak hesaplanmıştır.

M_R = F_Lön x l -F_Larka x l [5.1]

(l : akslar arası mesafe = 0,168 m )

Hesaplanan yunuslama momentleri

eşitliği kullanılarak boyutsuz hale getirilmiştir.

M_R : Yunuslama momenti (Nm)

L : Karakteristik uzunluğu (aracın ön ve arka en uç noktaları arasındaki uzaklık - model için 0,280 m) göstermektedir.

Diğer terimler bölüm 5.2'de verildiği gibidir.

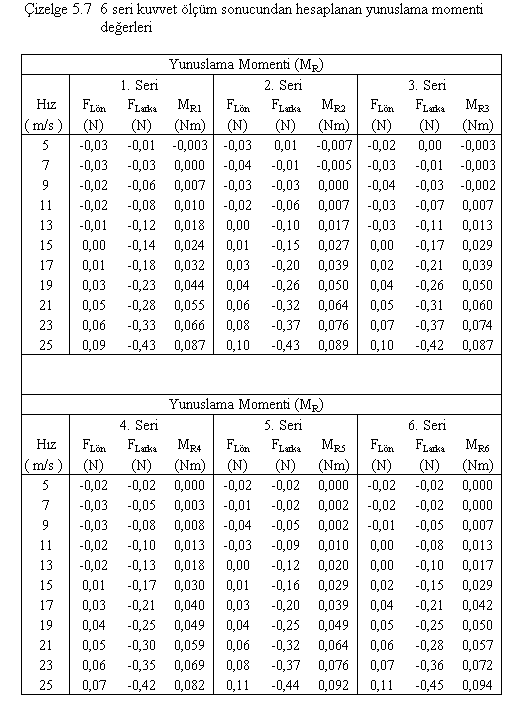

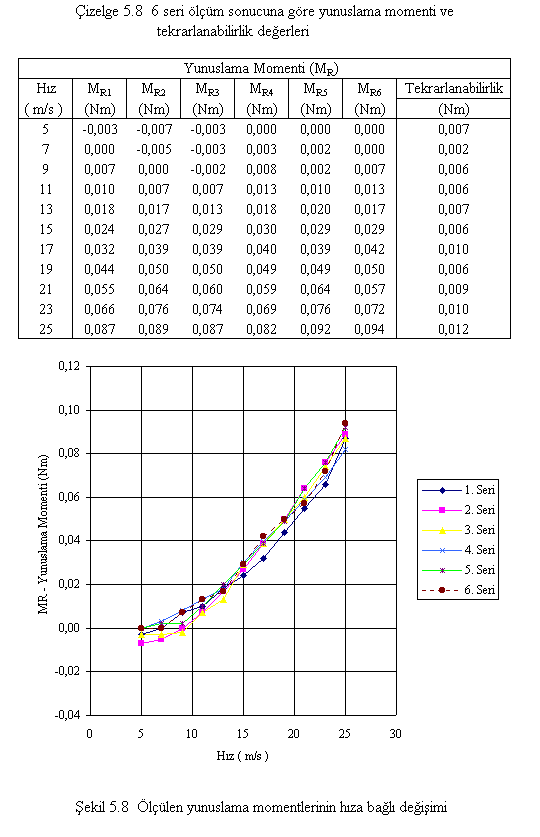

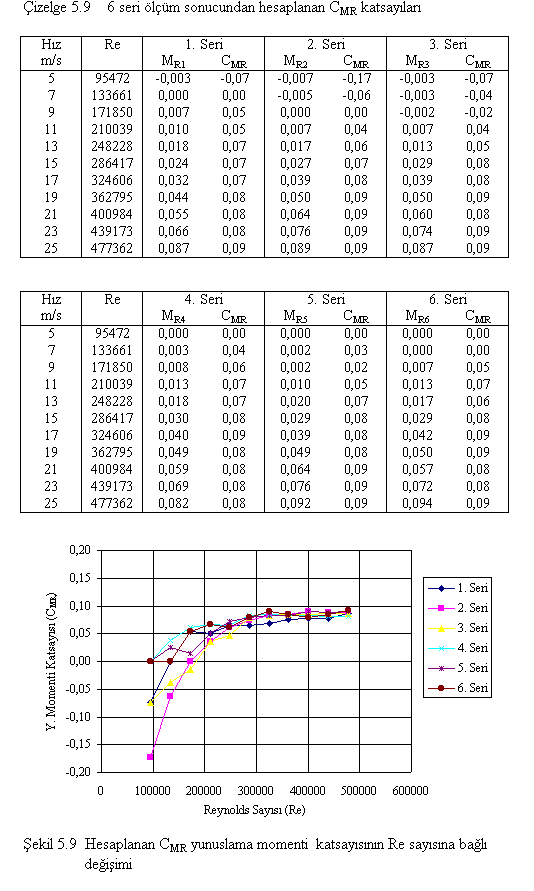

Eş. 5.1 kullanılarak hesaplanan yunuslama momenti değerleri, Çizelge 5.7'de verilmiştir. Ölçümlerdeki tekrarlanabilirlik hatalarının yunuslama momenti üzerindeki etkisi Çizelge 5.8 ve Şekil 5.8' de gösterilmiş, 6 seri ölçüm sonucu kullanılarak hesaplanan yunuslama momenti katsayıları Çizelge 5.9 ve Şekil 5.9'da verilmiştir.

Sonuçlar incelendiğinde, diğer boyutsuz katsayılarda olduğu gibi C_MR katsayılarının da Re>3,2x10⁵ için sabitlendiği bu değerden sonra Re sayısından etkilenmediği görülür.

5.5 Ölçü Belirsizliğinin Belirlenmesi

Ölçümler her zaman bir miktar hata içerir. Ölçülenin sıfır hata ile belirlenmesi mümkün değildir. Ancak ölçümlerdeki hatanın en fazla ne kadar olabileceği belirlenebilir. Ölçülen değer için belirlenen bu hata miktarına ölçüm belirsizliği denir.

Örneğin x₁,x₂,x₃,….x_n gibi değişkenler ölçülerek R=R(x₁,x₂,x₃,….x_n) belirlenmeye çalışılırsa R’nin belirlenmesindeki hata miktarı aşağıdaki gibi ifade edilebilir.

[5.2]

Burada w₁, w₂, w₃,……,w_n, ilgili değişkenlerin (x₁, x₂, x₃,……,x_n) ölçümlerindeki hata veya belirsizlik miktarıdır. Bu çalışmada ölçülen değişkenler ve ölçümlerindeki hata veya belirsizlik miktarları aşağıdaki gibi tanımlanabilir.

w₁= wr = Akışkan (hava) yoğunluğunun belirlenmesindeki hata payı : Deneylerin yapıldığı ortam sıcaklığına bağlı olarak 1,22 kg/m³ olarak belirlenmişti. Ortam sıcaklığındaki ±5°C’lik değişimler havanın yoğunluğunda ± 0,01 kg/m³ değerinde bir belirsizliğe neden olacaktır. Buna göre wr = ± 0,01 kg/m³

w₂= w_A = Model karakteristik alanının belirlenmesindeki hata payı:

Modelin karakteristik alanındaki belirsizlik yapılan ardışık boyutsal ölçümler arasındaki farka bağlı olarak w_A ± 0,0002 m² tahmin edilmiştir.

w₃= w_L = Karakteristik uzunluğun belirlenmesindeki hata payı:

Yapılan ardışık ölçümler arasındaki farka bağlı olarak w_L = ± 0,002 m tahmin edilmittir.

w₄= w_V = Serbest akış hızı ölçümlerindeki hata payı:

Serbest akış hızı 3.Bölüm’de anlatıldığı gibi elektronik bir fark basınç ölçer ve bir pitot tüp kullanılarak ölçülmüştür. Fark basınç ölçer işlem öncesi ve sonrası kalibre edilmiş olup sonuçlara göre ±1 Pa hata yapmaktadır ve hız ölçümü üzerindeki etkisi ihmal edilebilir düzeydedir. Ancak deneyler öncesinde rüzgar tünelinde akış hızının zamana bağlı kararlılığı ve homojenitesi araştırılmış sonuçlara göre serbest akış hızında homojenite ve kararlılık kaynaklı w_V=±0,3 m/s belirsizlik gözlenmiştir.

w₅= w_P = Basınç ölçümlerindeki hata payı:

Kullanılan fark basınç ölçerin kalibrasyon sonucuna göre maksimum hata payı ±1Pa'dır. Ancak model üzerinde yapılan 3 seri basınç ölçümünde diğer etkilerden kaynaklanan ve takrarlanabilirk farkına neden olan ±3Pa belirsizlik gözlenmiştir. Fark basınç ölçerin kalibrasyonu sonucu bulunan hata payı ile deneylerde gözlenen belirsizliğin karesel ortalaması alınarak, basınç ölçümlerindeki toplam belirsizlik aşağıdaki gibi bulunabilir.

Karesel ortalama = [5.3]

buna göre

w₆ = w_FD = Sürüklenme direnç kuvveti ölçümlerindeki hata hata payı:

Yük hücresinin kalibrasyon sonuçlarına göre hata payı ±0,01N'dur. Deney düzeneğinden ve/veya ortam koşullarındaki değişikliklerden kaynaklanan ve deneylerde tekrarlanabilirlik farkına neden olan ±0,02N belirsizlik gözlenmiştir. Yük hücresinin kalibrasyon sonucu bulunan hata payı ile deneylerde gözlenen belirsizliğin karesel ortalaması alınarak, sürüklenme direnç kuvveti ölçümlerindeki toplam belirsizlik aşağıdaki gibi bulunabilir.

w₇ = w_FL = Kaldırma kuvveti ölçümlerindeki hata hata payı:

Ön ve arka aks hizalarından ölçüm yapan iki yük hücresinin kal sonuçlarına göre hata payları ±0,01N'dur. Deney düzeneğinden ve/veya ortam koşullarındaki değişikliklerden kaynaklanan ve toplam kaldırma kuvvetinin ölçümünde tekrarlanabilirlik farkına neden olan ±0,03N belirsizlik gözlenmiştir. Yük hücrelerinin kalibrasyon sonucu belirlenen hata payı ile deneylerde gözlenen belirsizliğin karesel ortalaması alınarak, toplam kaldırma kuvveti ölçümlerindeki belirsizlik aşağıdaki gibi bulunabilir.

w₈, = w_MR = Yunuslama momenti ölçümlerindeki hata hata payı:

Yunuslama momenti M_R=F_Lön x l-F_L-arka x l eşitliğinden hesaplanarak bulunmuştu. Buna göre yunuslama mometinin belirlenmesindeki belirsizlik akslar arası mesafenin ölçümündeki belirsizlik ve kaldırma kuvveti ölçümündeki belirsizliklerden kaynaklanır.

[5.4]

[5.5]

w_l=akslar arası mesafenin ölçümünde ardışık alınan ölçümler arasındaki farka bağlı olarak = ±0,002 m belirsizlik gözlenmittir.

Kaldırma kuvvetlerinin ölçümlerindeki hata payı w_FL-ön = w_FL-arka = ±0,03N olup Re>3,2x10⁵ için ilgili terimler Eş.5.4’de yerine konulduğunda yunuslama momentinin belirlenmesindeki maksimum hata payı W_MR = 0,007 Nm elde edilir.

Et.5.2, hesaplanarak bulunan boyutsuz katsayılar için ayrı ayrı düzenlenir ve ölçülen değişkenlerin yukarıda verilen hata payları elde edilen yeni eşitliklerde yerine konulursa ilgili boyutsuz katsayıların belirlenmesindeki ölçüm belirsizlikleri aşağıda verildiği gibi hesaplanabilir.

W_{Cp =} C_p Basınç katsayısının belirlenmesindeki hata payı:

olduğundan Cp’nin belirlenmesindeki hata payı şöyle ifade edilebilir.

[5.6]

[5.7]

Cp katsayısındaki ölçüm belirsizliği, (tüm basınç ölçüm noktaları için ayrı ayrı hesaplanmasına gerek olmadığından) değerlerin en yüksek olduğu 7 no’lu basınç ölçüm portu için ve Re>3,2 x 10⁵ için hesaplanırsa Çizelge 5.10'da verilen değerler elde edilir.

Çizelge 5.10 Cp Basınç katsayısının belirlenmesindeki ölçü belirsizliği

W_{CD =} C_D Sürüklenme direnç kuvveti katsayının belirlenmesindeki hata payı:

Benzer tekilde Et.5.2, C_D’nin belirlenmesindeki hata payını bulmak üzere düzenlenirse aşağıdaki ifade elde edilir.

olduğuna göre C_D’nin belirlenmesindeki hata payı;

[5.8]

[5.9]

6 seri sürüklenme direnci kuvvetinin ortalaması alınarak ve serbest akış hızına bağlı olarak C_D katsayısının belirlenmesindeki ölçüm belirsizliği Re>3,2x10⁵ için hesaplanırsa Çizelge 5.11'de verilen değerler elde edilir.

Çizelge 5.11 C_D Sürüklenme direnç kuvveti katsasıyının belirlenmesindeki ölçü belirsizliği

W_{CL =} C_L Kaldırma kuvveti katsayının belirlenmesindeki hata payı:

Benzer tekilde Et.5.2 C_L kaldırma kuvveti katsayısının belirlenmesindeki ölçü belirsizliğini belirlemek üzere yeniden düzenlenir ve ilgili değerler eşitlikte yerine konulursa Re>3,2x10⁵ için Çizelge 5.12'de verilen değerler elde edilir.

Çizelge 5.12 C_L Kaldırma kuvveti katsasıyının belirlenmesindeki ölçü belirsizliği

W_{CMR =} C_MR Yunuslama momenti katsayının belirlenmesindeki hata payı:

Benzer tekilde Et.5.2 C_MR yunuslama momenti katsayısının belirlenmesindeki ölçü belirsizliğini belirlemek üzere yeniden düzenlenir ve ilgili değerler eşitlikte yerine konulursa Re>3,2x10⁵ için Çizelge 5.13'de verilen değerler elde edilir.

Çizelge 5.13 C_MR Yunuslama Momenti katsasıyının belirlenmesindeki ölçü belirsizliği

Sonuç olarak Re sayısının 3,2x10⁵’den büyük olduğu ölçümler için C_P, C_D,C_L,C_MR katsayılarının belirlenmesindeki ölçü belirsizliklerinin ortalama değerleri aşağıdaki gibi verilebilir.

W_CP= 0,05 W_CD=0,015 W_CL=0,013 W_CMR=0,010

Ölçüm belirsizliği analizinde ölçümlerin %95 güvenilirlikle belirtilen belirsizliğin içinde kaldığının ifade edilebilmesi için hesaplanan belirsizliklerin K=2 güvenilirlik katsayısı ile çarpılması gerekir. Ölçüm belirsizliğinin K=2 ile çarpılmış haline "Genişletilmiş Ölçüm Belirsizliği" denir. Aşağıda Re>3,2x10⁵ için incelenen boyutsuz parametrelerin maksimum ölçüm belirsizliği ve genişletilmiş ölçü belirsizlikleri verilmiştir.

6 SONUÇLAR VE ÖNERİLER

Bu bölümde deneylerde kullanılan modelin ölçümlerle belirlenen aerodinamik karakteristiği tanıtılmış, sonuçlarda olabilecek hata kaynakları araştırılmış, önceki çalışmalarda elde edilen bulgular incelenmiş ve son olarak bundan sonra yapılacak çalışmalar için önerilere yer verilmiştir.

6. 1 Modelin Aerodinamik Karakteristiği

Bölüm 5'de yapılan değerlendirme sonuçları biraraya getirildiğinde modelin aerodinamik karekteristiği aşağıdaki gibi özetlenebilir.

Çizelge 6.1 Sonuç olarak belirlenen Cp dağılımı ( Re>3,2x10⁵ için)

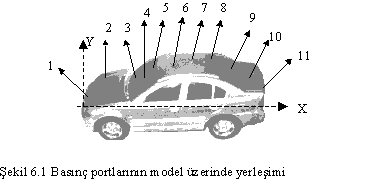

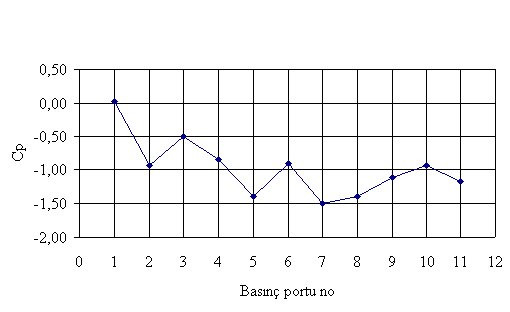

Çizelge 6.1'de verilen değerler Şekil 6.2'de model üzerindeki port numaralarına göre grafik üzerinde gösterilmiştir.

Grafik incelendiğinde modelin öndeki en uç noktasında kaldırma yönünde bir kuvvet oluşmadığı görülür. En etkili kaldırma kuvvetlerinin, ön camın model tavanıyla kesişim noktasında (5. port) ve modelin tavan orta noktasında (7.port) oluştuğu görülmektedir. Arka cam hizasında ise kaldırma kuvvetlerinde bir azalma oluşmuştur.

Yapılan kuvvet ölçümlerine göre modelin aerodinamik katsayıları Çizelge 6.2'de verilmiştir.

Çizelge 6.2 Sonuç olarak belirlenen C_D, C_L, C_MR katsayıları (Re>3,2x10⁵ için)

Modelin sürüklenme direnci katsayısı günümüz binek otomobilleri için belirtilen değerlere yakındır. Ancak prototip imalatçısı aynı model binek otomobilleri için C_D değerini 0,31 mertebesinde açıklamaktadır. Aradaki farkın nedenlerine bir sonraki bölümde değinilmiştir.

Otomobil aerodinamiğinde uçakların tersine kaldırma kuvvetinin küçük olması istenir. Kaldırma kuvvetinin düşük olması aracın yol tutuşunun iyileşmesine ve özellikle virajlarda savrulmamasına yardımcı olur. Ancak ters yönde etki edecek bir baskı kuvveti de, araç ve tekerlek arasındaki sürtünme kuvvetini artıracağı için yakıt sarfiyatında artışa ve hızlanma kabiliyetinde düşüşe neden olacaktır. Bu nedenle imalatçılar aerodinamik yapıyı kullanarak kaldırma kuvvetini belirli bir seviyede tutmayı amaçlarlar. Çizelge 6.2'de verilen C_L katsayısı oldukça düşük bir değerdir.

Ortaya çıkan aerodinamik karakteristiğe göre prototipin maruz kalacağı aerodinamik kuvvet ve yunuslama momenti hesaplanabilir.

Çizelge 6.3 Prototip üzerine etki eden aerodinamik kuvvetler ve yunuslama momenti

 15  /  61,2

6. 2 Sonuçların Değerlendirilmesi ve Öneriler

Sonuçlar incelendiğinde ölçümlerdeki hata paylarının oldukça küçük olduğu görülür ve yapılan ölçü belirsizliği analizine göre sonuçlar güvenilirdir. Ancak yukarıda belirtildiği gibi bu çalışmada kullanılan modelin ait olduğu prototip için imalatçı, internet sitesinde C_D katsayısını 0,31 olarak bildirmiştir. Bu çalışmada bulunan sonuç ile arasında % 5 oranda fark vardır.

Bu farkın nedenleri aşağıdaki faktörler olabilir.

a) Modelin geometrik benzerliğinde %100 benzerliğin sağlanmamış olma ihtimali,
b) Blokaj etkileri,
c) Model dış yüzeyinin prototipe oranla bir miktar pürüzlü olması,
d) Gerçek koşulların simülasyonu için modelin üzerinde duracağı bir hareketli bandın olmaması (Durağan haldeki model alt yüzeyi ve yol arasında oluşan blokaj etkileri gerçekte olduğundan daha büyük olacaktır.)

Otomobillerin sürüklenme direnci katsayıları için verilen rakamların genellikle 0,39-0,29 arasında değiştiği görülmektedir. Kaynaklar incelendiğinde yapılan iyileştirmelerin C_D üzerinde %10 mertebesinde küçülme etkisi yaptığı görülmektedir. Geropp ve Odenthal (5) Coanda effect yöntemiyle modelin C_D değerini 0,39'dan 0,33' e indirilebileceğini göstermiştir. Ohno ve Kohri (4) kenar hava bentleri ile aracın C_D ve C_L katsayılarının 0,03 azaltılabileceğini, Schenkel (3) spoyler ilaveleri ile C_D ve C_L katsayılarında 0,04 küçülme etkisi olduğunu yaptıkları rüzgar tüneli deneylerinde gözlemişlerdir. Bu tez çalışmasıyla benzerlikleri olan "Advanced Testing Group" (6)'un çalışmalarındaki tekrarlanabilirlik değerleri C_D ve C_L için ± 0,09 mertebesindedir.

Sonuç olarak, otomobil aerodinamiğini iyileştirmeye yönelik benzer çalışmaların C_p katsayısı için ± 0,1, C_D ve C_L katsayıları için ± 0,03 genişletilmiş belirsizlik oranında, küçük ölçekli rüzgar tüneli deneyleri ile yapılabileceği görülmektedir. Yukarıda sözü geçen hata kaynakları ise düzeltilebilir hatalardır. Günümüz teknolojisi yüksek doğruluklu modeller yapılmasına imkan vermektedir. Kullanılacak rüzgar tünellerine küçük boyutlarda ince bir hareketli bant donanımı ilave edilerek modelin gerçek yol koşullarındaki hareketi simüle edilebilir. Bundan sonra yapılacak çalışmalarda, söz konusu hata kaynaklarının araştırılması tavsiye edilir.
